Манометры для газа
Манометры
Газовый манометр, купить из нашего ассортимента сварочной продукции мы предлагаем, представляет собой важный для осуществления сварки прибор. При осуществлении газопламенной обработки металлов необходимо постоянно контролировать величину давления сжатых газов в баллоне. Применение редуктора с манометром позволяет эффективно и недорого решить эту задачу по обеспечению оптимального давления в системе.
Подобные измерительные устройства в зависимости величины давления, на которые рассчитан редуктор, применяются не только в сварочных работах. Они могут применяться в теплоснабжении, водоснабжении, вентиляции, в бытовых целях и других отраслях, где необходимо контролировать величину давления жидкости или газа в баллонах.
Газовый манометр: конструкция и принцип работы

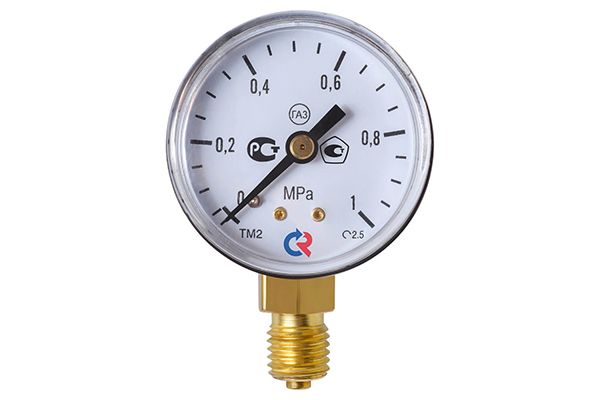

Предлагаемые нами стрелочные манометры ТМ серии имеют особый тип чувствительного элемента. Он представляет собой медную трубку эллиптического сечения (т.н. трубка Бурдона).
При подаче давления из баллона трубка распрямляется, а стрелка соединенного с ней механизма индикации указывает соответствующее перемещение, преобразуемое в показания давления, на шкале прибора. Помимо функции преобразования, трубка Бурдона выполняет функцию демпфера.
Корпус устройства имеет стандартное стальное исполнение. Измерительный механизм выполнен из латуни. Такая комбинация металлов позволяет использовать измерительное устройство как универсальное (для газов и неагрессивных к медным сплавам жидкостей) до установленных значений давления. Информация об ограничении применения манометра для газовой сварки или иных целей наносится на шкалу прибора при помощи специализированных знаков.
Газовые манометры для сварки, устанавливаемые в регуляторах давления и баллонных редукторах, имеют определенные отличия от универсальных. Они заключается не в специфике конструкции прибора, а в подборе параметров соединения, габаритов и спектра измеряемого давления.
Применяемые в сварочных работах манометры делятся на следующие разновидности:

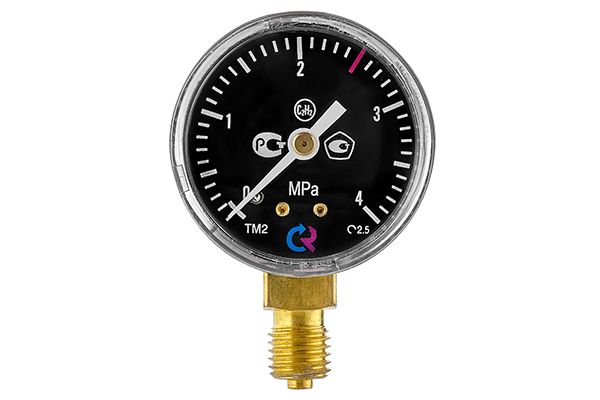

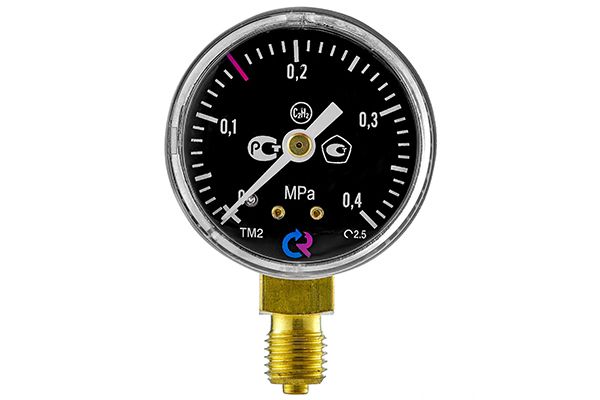

- С белым корпусом - для ацетиленовых редукторов (приборы с выходным давлением на 4,0 МПа (40 атм) и выходным в 0,4 МПа (4 атм));
- С голубым корпусом - для кислородных редукторов (с выходным давлением 25 МПа и выходным 2,5 МПа);

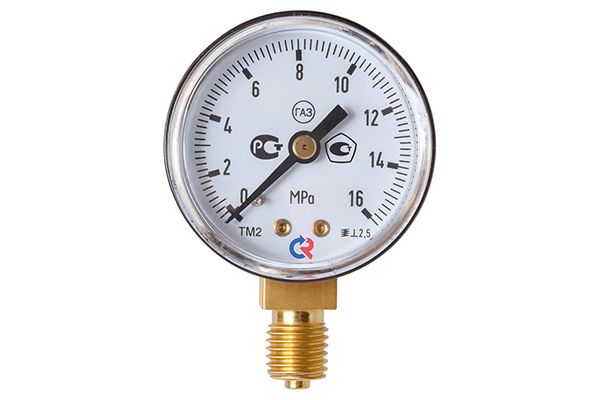

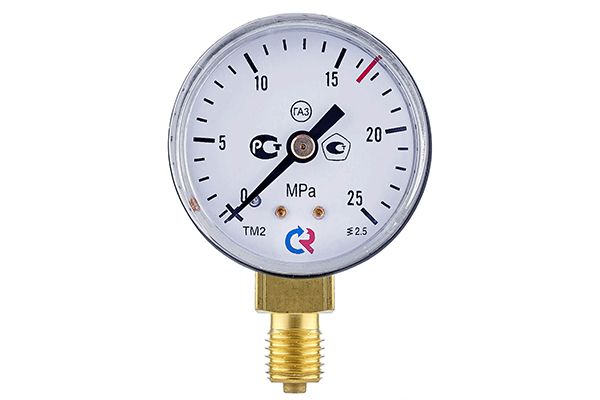

- С черным корпусом - для углекислотных редукторов: (приборы с выходным давлением на 25 МПа (250 атм) и выходным 0,6 Мпа);
- С красным корпусом - для пропановых редукторов ( устройства с выходным давлением 0,6 Мпа).
Также в промышленности применяются измерительные приборы с желтой (для аммиачных редукторов), темно-зеленой (водородных) и серо-зеленой (хлорных) расцветками корпусов.
Манометры ТМ для газосварочных работ: преимущества
Манометры ТМ линейки, предлагаемые компанией «Элинс», обладают широким рядом достоинств. В числе таковых:
- Небольшой вес, достигаемый за счет облегченной конструкции штуцеров;
- Внушительный выбор на базе спектра измеряемых значений давления;
- Единый класс точности;
- Высокая надежность и защищенность от попадания посторонних частиц внутрь прибора;
- Возможность эксплуатации в широком диапазоне температур окружающей среды (-50°С...+50°С);
- Внушительный срок гарантии (от 18 месяцев);
- Оптимальное соотношение цены и качества приборов серии.
Так как стоимость газовых манометров для сварочных работ невелика, мы рекомендуем иметь в наличии несколько таких приборов разных номиналов. Это позволяет существенно экономить время и избежать остановок в работе при выходе из строя устройства на редукторе.
Ротаметры (поплавковые расходомеры)
Поплавковые расходомеры (ротаметры), купить которые предлагает компания «Элинс», представляют собой простой по конструкции измерительный прибор. Применяя эти колбы, можно эффективно отслеживать объемные расходы рабочей среды – будь то газ или жидкость. Благодаря этому они широко применяются в различных отраслях промышленности. В сварочных работах также активно используется эту номенклатуру приборов.
Конструкция и принцип работы ротаметра
Ротаметры-колбы включает следующие конструктивные элементы:
- Акриловый корпус прибора с нанесенной на него измерительной шкалой;
- Зажимы для соединения прибора с трубопроводом;
- Уплотнители, выполненные из силикона;
- Поплавок;
- Стопора.
Измерительное устройство работает по принципу уравновешивания поплавка действующими разнонаправленными силами. Снизу на поплавок давит рабочая среда, поднимая на определенную высоту. После этого рабочая среда через верхний патрубок покидает устройство, продолжая свое перемещение по трубопроводу. Одновременно с выталкивающей силой на айсвегу действуют другие силы – тяжести, выталкивания и сопротивления сжимаемого в колбе воздуха. Изменяющееся в ходе сварочных или иных работ будет наглядно демонстрировать расход рабочей среды.
Преимущества ротаметров
Любой ротаметр, предлагаемый компанией «Элинс», отличается рядом достоинств. В их числе:
- Универсальность устройства, обусловленная конструкцией;
- Простота монтажа;
- Возможность эксплуатации при малых расходах газа и незначительных диаметрах трубопровода;
- Минимальные потери давления рабочей среды;
- Низкая стоимость устройства.
Но стоит помнить, что устройство обладает некоторой спецификой своего монтажа и эксплуатации. В частности, его необходимо устанавливать исключительно в вертикальном положении и контролировать положение поплавкового расходомера.
Как купить манометры ТМ серии и ротаметры – колбы
Купить эти устройства, необходимые для процесса газовой сварки, можно в ходе визита в фирменные магазины компании «Элинс» либо же удаленно через функционал интернет-магазина. В последнем случае Вы получите возможность бесплатной доставки заказа курьерской службой и выгодную цену в сравнении с предложениями конкурентов.
Цена на Манометры для газа
Название | Цена |
---|---|
Манометр с поверкой ПТК 0,6 МПа, пропан | 454 руб. |
Манометр с поверкой ПТК 2,5 МПа, кислород | 454 руб. |

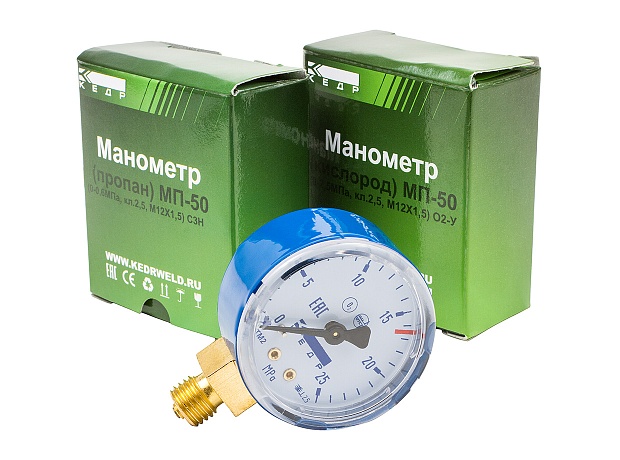

Манометр с поверкой ПТК 25,0 МПа, кислород | 454 руб. |
